产品展示

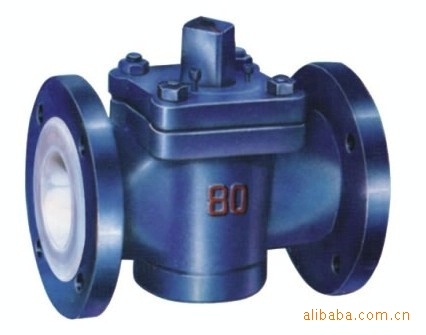

衬氟旋塞阀

型号 X43F46 品牌 华西
材质 不锈钢 连接形式 法兰
公称通径 15-300(mm) 结构形式 填料式
压力环境 常压 工作温度 常温
标准 国标 流动方向 单向
驱动方式 手动 零部件及配件 配件
用途 按客户需求 类型(通道位置) 直通
适用介质 各种高腐蚀化学介质

旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。

旋塞阀简介

  由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

工作原理

  用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门,结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封,所以密封性较差,启闭力大,容易磨损,通常只能用于低(不高于1兆帕)和小口径(小于100毫米)的场合。

用途

  旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

分类与特点

一、软密封旋塞阀    软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。   A. 可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套,润滑好,在整个工作过程中密封副摩擦系数小,塞体运转灵活,使用寿命长。   B. 阀体进出口端窗口设计及双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。   C. 双道沟槽密封环既可以使衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的摩擦,具有自动清洁作用,提高了密封面的使用寿命。   D. 柱塞顶部独特的反唇式密封设计,采用一个软密封材料膜片和金属膜片与调整垫片组合既可以调整密封面间的密封比压,使塞子转动灵活,又可以保证进,出口端和中法兰连接端的密封。   E. 适合用于高冲刷性的气固。液固相介质。如PVC、尿素、本酐、烧碱生产装置中,或对外泄漏要求高介质,如HF,光气等。   F. 介质可双向流动,安装方向不受限制,实现在线维修,使用更方便   G. 独特的设计可防止静电,安全防火,使用安全。

二、油润滑硬密封旋塞阀

  油润滑硬密封旋塞阀可分为常规油润滑旋塞阀和压力平衡式旋塞阀。特制的润滑脂从塞体顶部注入阀体锥孔与塞体之间,形成油膜以减小阀门启闭力矩,提高密封性和使用寿命。其工作压力可达64MPa,最高工作温度可达325度,最大口径可达600mm。   1、常规油润滑旋塞阀  A. 常规硬密封旋塞阀,旋塞锥体的安装方式为正装。为了减少阀体和旋塞密封面的摩擦力,阀门一般采用密封油脂润滑阀座的密封结构。从高压油咀注入的高压密封油,在旋塞周围形成高压密封环,即阀体和旋塞锥体密封面之间有一层油膜,既能封闭又能润滑,启闭容易。   B. 为了进一步减少旋塞阀的启闭力拒,通常采用减少旋塞直径的方法,故旋塞阀通常采用矩形流道,此方法在减少旋塞阀启闭力矩的同时,增大了旋塞阀的流体阻力   C. 旋塞锥体密封部位堆焊STL合金材料或者采用表面硬化技术,增强密封面的耐磨损和抗腐蚀能力,使用寿命长   D. 旋塞锥体的表面精磨至镜面,和阀体的密封面研磨,具有更低的启闭力矩。   2、压力平衡式旋塞阀  为了减少常规硬密封旋塞阀的力矩,常采用压力平衡式旋塞阀。压力平衡式旋塞阀除具有常规油润滑旋塞阀的特点外,还有下列特点:   A. 压力平衡式旋塞阀的旋塞锥体的安装方式为倒装。旋塞锥体的上部有一止回阀。   在阀门关闭时,由于旋塞锥体上下截面积差,注入的高压密封油使塞体受到向上的提升力,使塞体和阀门的密封面能更好的密封。   B. 在阀门开启瞬间,阀体下腔的压力与管道的介质压力平衡,上腔的高压密封油使塞体受到向下的推力,而使旋塞锥体与阀体密封面间出现微小间隙,旋转塞体时的力矩将有效减少。也可保护密封副。   C. 在高温工况下,旋塞的热膨胀可通过其升降来吸收,避免密封副楔死。   油润滑硬密封旋塞阀,虽然采用油润滑能适当减少启闭力矩,但却可能对介质形成污染。因此针对实际工况选择密封润滑油。

旋塞阀简介

  由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

工作原理

  用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门,结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封,所以密封性较差,启闭力大,容易磨损,通常只能用于低(不高于1兆帕)和小口径(小于100毫米)的场合。

用途

  旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

分类与特点

一、软密封旋塞阀   软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。  A. 可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套,润滑好,在整个工作过程中密封副摩擦系数小,塞体运转灵活,使用寿命长。  B. 阀体进出口端窗口设计及双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。  C. 双道沟槽密封环既可以使衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的摩擦,具有自动清洁作用,提高了密封面的使用寿命。  D. 柱塞顶部独特的反唇式密封设计,采用一个软密封材料膜片和金属膜片与调整垫片组合既可以调整密封面间的密封比压,使塞子转动灵活,又可以保证进,出口端和中法兰连接端的密封。  E. 适合用于高冲刷性的气固。液固相介质。如PVC、尿素、本酐、烧碱生产装置中,或对外泄漏要求高介质,如HF,光气等。  F. 介质可双向流动,安装方向不受限制,实现在线维修,使用更方便  G. 独特的设计可防止静电,安全防火,使用安全。

二、油润滑硬密封旋塞阀

  油润滑硬密封旋塞阀可分为常规油润滑旋塞阀和压力平衡式旋塞阀。特制的润滑脂从塞体顶部注入阀体锥孔与塞体之间,形成油膜以减小阀门启闭力矩,提高密封性和使用寿命。其工作压力可达64MPa,最高工作温度可达325度,最大口径可达600mm。  1、常规油润滑旋塞阀  A. 常规硬密封旋塞阀,旋塞锥体的安装方式为正装。为了减少阀体和旋塞密封面的摩擦力,阀门一般采用密封油脂润滑阀座的密封结构。从高压油咀注入的高压密封油,在旋塞周围形成高压密封环,即阀体和旋塞锥体密封面之间有一层油膜,既能封闭又能润滑,启闭容易。  B. 为了进一步减少旋塞阀的启闭力拒,通常采用减少旋塞直径的方法,故旋塞阀通常采用矩形流道,此方法在减少旋塞阀启闭力矩的同时,增大了旋塞阀的流体阻力  C. 旋塞锥体密封部位堆焊STL合金材料或者采用表面硬化技术,增强密封面的耐磨损和抗腐蚀能力,使用寿命长  D. 旋塞锥体的表面精磨至镜面,和阀体的密封面研磨,具有更低的启闭力矩。  2、压力平衡式旋塞阀  为了减少常规硬密封旋塞阀的力矩,常采用压力平衡式旋塞阀。压力平衡式旋塞阀除具有常规油润滑旋塞阀的特点外,还有下列特点:  A. 压力平衡式旋塞阀的旋塞锥体的安装方式为倒装。旋塞锥体的上部有一止回阀。  在阀门关闭时,由于旋塞锥体上下截面积差,注入的高压密封油使塞体受到向上的提升力,使塞体和阀门的密封面能更好的密封。  B. 在阀门开启瞬间,阀体下腔的压力与管道的介质压力平衡,上腔的高压密封油使塞体受到向下的推力,而使旋塞锥体与阀体密封面间出现微小间隙,旋转塞体时的力矩将有效减少。也可保护密封副。  C. 在高温工况下,旋塞的热膨胀可通过其升降来吸收,避免密封副楔死。  油润滑硬密封旋塞阀,虽然采用油润滑能适当减少启闭力矩,但却可能对介质形成污染。因此针对实际工况选择密封润滑油
